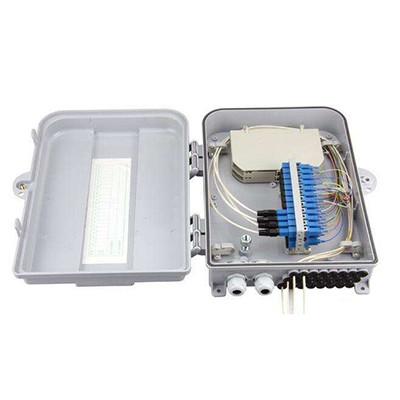

光纖配線箱(optical fiber distribution box，簡稱ODB)適用于光纜與光通信設備的配線連接，通過配線箱內的適配器，用光跳線引出光信號，實現光配線功能。適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用。

適用于光纜和配線尾纖的保護性連接，也適用于光纖接入網中的光纖終端點采用。

機械性能

連接器插拔耐久性壽命>1000次。

全程曲率半徑控制，保證在任何位置光纖的曲率半徑大于 30mm。

對每一路光纖均作出明確的標識，從而避免了維護過程中拆卸可能導致的混亂。

阻燃：符合 GB5169.7 實驗A 要求。

電氣性能

連接器衰減（插入、互換、重復）≤0.3dB；

回波損耗:APC型≥60dB，UPC 型≥50dB，PC型≥40dB；

高壓防護接地裝置：

絕緣電阻：≥1000MΩ/500V（直流）。

耐電壓：≥3000V（直流）/1min，不擊穿、無飛弧。

接地線截面積：>6mm2 ，接地處有明顯的接地標志。
